＝＝　ＡＸ８８７９６ＢＬＦを使ったＬＡＮ通信ボード　＝＝

組み込みシステムにおいて、従来 USB でデータ通信を行っていたところを LAN 通信に

置き換えることになり、AX88796BLF チップを使って 100 Base TCP/IP通信(IPV4)

を実現しました。

マイコンには、H8/3069 を使い、モード 5 にて動作させるようにしています。

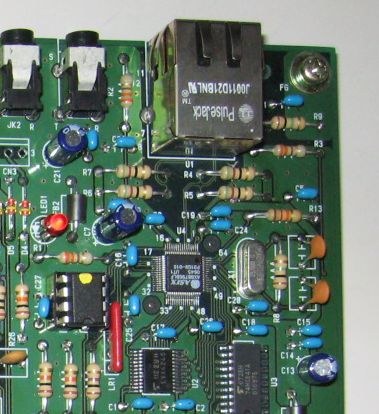

       写真１：AX88796BLF 実装部　　　　　　　　　写真２：H8/3069 実装部

組み込みシステムに LAN を実装するには、米国LANTRONIX社製の XPort を使った方が

開発期間もかからず扱いやすいのですが、基板単価を抑えたいという理由で、LAN 通信

チップに AX88796BLF を採用し、TCP/IP プロトコルをマイコンソフトに組み込んで

います。

当基板では、TCP プロトコル上のサーバーとしての機能を持たせ、LAN 接続された

パソコン等の指示を実行させるようにしています。

現在のところ、マイコンソフトで対応できているプロトコルは IPV4 の

TCP、ARP、ICMP ですが、更にマイコンソフトを追加実装すれば、遠隔地から基板の制御、

遠隔地の測定データ取り込みなどが実現します。

「組み込みシステムに 100 Base LAN(TCP/IP)通信機能を実装したい」

とお考えでしたら、ぜひご相談ください。
