●ＩＩＣバスについて

『１』　ＩＩＣバスとは

ＩＩＣバスとは、Ｉｎｔｅｒ　ＩＣ　ＢＵＳ　の略語であり、ＩＣ間や 装置内部のコミュニケーション用２線式
シリアルバスのことです。
ＩＩＣバスは、データとクロックの２本の双方向制御線から成り立って います。

	インターフェース図
Data　 Clock

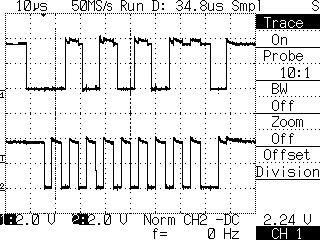

	波形

『２』　ＩＩＣバスデータフォーマット

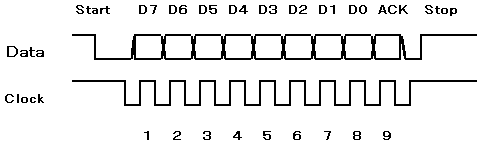

ＩＩＣバスフォーマット

ＩＩＣ信号フォーマットは、上図のように、スタート条件とストップ条件にはさまれた
９ビットのデータで構成されています。
上記は、１バイトデータ転送フォームですが、２バイトを越えるデータの場合には
ＡＣＫのあとに、次のバイトＤ７〜Ｄ０とＡＣＫが来て、その後ストップ条件が来ます。

　●ＩＩＣバスの第１バイト目フォーマット
　　ＩＩＣバス上の第１バイト目は通常、機器のスレーブアドレス７ビット（Ｄ７〜Ｄ１）
　　と、そのスレーブアドレスを持つ機器に対する書き込み／読み込みを示す１
　　ビット（Ｄ０）で構成されています。

　　Ｄ０ビット＝０　の場合　・・・　後ろに続くバイトは、その機器に対する書き込みであることを示します。
　　Ｄ０ビット＝１　の場合　・・・　その機器に対する読み込みであることを示します。

　●ＩＩＣバスの２バイト目　以降フォーマット
　　Ｄ７〜Ｄ０が転送する１バイトデータです。

『３』　ＩＩＣバスの状態

�@　バスのアイドル状態

バスがアイドル状態の時には、データ・クロックともにＨｉｇｈレベルです。

�A　ＩＩＣバス通信の開始

クロックがＨｉｇｈレベルの時のデータの 立ち下がりエッジからバス通信が始まります。 受信側はこの条件でバス上のデータ取り込 みを開始します。
	スタートコンディション

�B　ＩＩＣバス通信の終了

クロックがＨｉｇｈレベルの時のデータの 立ち上がりエッジでバス通信を終了します。 受信側はこの条件でバス上のデータ取り込 みを終了します。
	ストップコンディション

�C　データの転送

受信側は、クロックの立ち上がりエッジにて データを１ビットずつ取り込みます。 データはＭＳＢから送出され、１データ ８ビットで構成されています。 ８ビットデータの次の１ビットは必ず ａｃｋｎｏｗｌｅｄｇｅ（ＡＣＫ）ビット が付加され、 機器間のシリアル通信のハンドシェークに 用います。
	データのサンプルタイミング
