●ＩＩＣ ラインモニターの開発
『１』 開発のきっかけ
最近まで、ソフトウェアでポートのポーリングによるＩＩＣバス通信モニターを使用して
いたのですが、近年、高速クロックでのＩＩＣ通信が機器内で行われるようになって来た
ため、ソフトウェアのポーリングでは処理スピードが追いつかなくなって来ました。
＊ Ｚ８０ソフトウェアによるＩＩＣバスポーリング例 ＊
;===============================================================
; ＩＩＣバス１バイトデータを読みとる
;---------------------------------------------------------------
; [Arguments]
; なし
; [Results]
; H レジスター 動作結果
; == 0 : データ取り込み正常終了 (ACK Low)
; == 1 : データ取り込み正常終了 (ACK High)
; L レジスター 読みとりデータ
;---------------------------------------------------------------
; [Note]
; LSIC-80 からの呼び出しフォーム
; int IicData = IicBusOneByteRead();
;===============================================================
IicBusOneByteRead_::
push af
push bc
;
ld b,9 ; データビット８、Ａｃｋビット１（合計９ビット）
ld hl,0
;-------------------------------------------
; Clock = 'L' 待ちループ
;-------------------------------------------
IBR_r01:
in a,(IIC_PORT)
rra
jr c,IBR_r01 ; IIC Clock = 'L' エッジでないならループする
;-------------------------------------------
; Clock = 'H' 待ちループ
;-------------------------------------------
IBR_r02:
in a,(IIC_PORT)
rra
jr nc,IBR_r02 ; IIC Clock = 'H' エッジでないならループする
;-------------------------------------------
; Clock = 'H' エッジ発見（データ取り込み）
;-------------------------------------------
rra ; データビットを CY ビットへ出す
rl l ; IIC データビットを HL レジスタへ
rl h
djnz IBR_r01
;-------------------------------------------
; データ＆ＡＣＫビット取り込み終了
;-------------------------------------------
rr h
rr l ; データ８ビットは L レジスタへ
rla
and 01h ; Ack ビットだけ得る
ld h,a
;
pop bc
pop af
ret
上記のようなソフトウェアによるポーリングでは、クロックは２０ＫＨｚ程度が限界となってきます。
そこで今回、クロックが２００ＫＨｚ程度でも対応可能な様に、ハードウェアでモニターする新しい
ＩＩＣラインモニターを開発することにしました。
『２』 新しいＩＩＣバスモニター構成
新しいバスモニターでは、ＩＩＣデータをハードウェアで取り込むための専用基板を作成します。
この専用基板とパソコンをＵＳＢで接続し、専用基板に取り込まれたデータをＵＳＢバス経由で
パソコンで読み出して表示・記憶させようと思います。
ＩＩＣバスラインモニター専用基板の仕様としては
・ＩＩＣバスクロックは最大２００ＫＨｚとし、この周波数でも安定してモニター可能とすること
・ＩＩＣバスは２チャンネル分モニター可能なこと（ただし同時に両チャンネルが動作することは無い）
・ＩＩＣバスの信号レベルは５Ｖ、３．３Ｖの何れでもモニターできること
・５秒間程度のモニターデータを保持できるメモリーを持つこと
・ＵＳＢバス電源にて動作すること（最大消費電流 ５００ｍＡ以下であること）
を条件として設計することにしました。
|

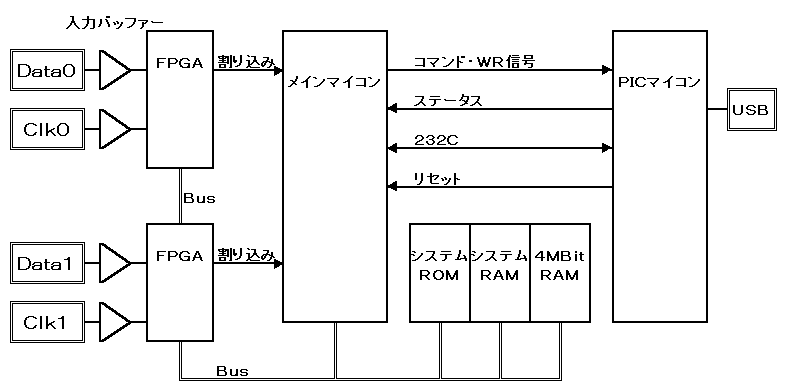

| 専用基板全体ブロック図 |
 |
 |
