●ソフトウェアの基本設計

　■■　メインマイコンのソフトウェアの要点　■■

『１』　使用言語

通常ならばＣ言語＋アセンブラー言語でソフト開発を進めるのですが、今回は『高速で動作できる』こと
が主命題なので、全てアセンブラー言語で開発を進めることにしました。

『２』　ＩＩＣバスデータの取り込み

ＩＩＣバスからのデータ取り込みについては、シリアル→パラレル変換をＦＰＧＡに任せるので、
メインマイコン側はＦＰＧＡからの次の３つの割り込み要求に応えてデータを取り込むことにしました。

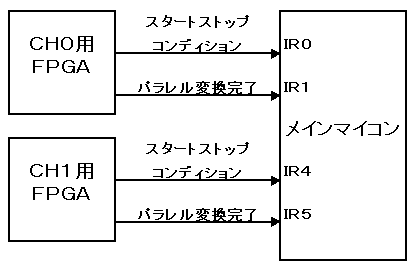

ＦＰＧＡからメインマイコンへ割り込み要求

＊　スタートコンディション割り込み

スタートコンディション条件成立でメインマイコン側に割り込みをかけます。
割り込みルーチンでは、ソフトにてＦＰＧＡの内部ロジックリセットを行うようにします。
また、データ取り込みメモリーにはスタートコンディションが発生したことを示すステータス
情報を書き込みます。

＊　ストップコンディション割り込み

ストップコンディション条件成立でメインマイコン側に割り込みをかけます。
また、データ取り込みメモリーにはストップコンディションが発生したことを示すステータス
情報を書き込みます。

＊　パラレル変換完了割り込み

シリアル９ビットデータがパラレル変換された瞬間にメインマイコン側に割り込みをかけます。
割り込みルーチンでは９ビットデータを読み込み、メモリーに保存します。

『３』　メモリに取り込んだＩＩＣバスデータの送出

メモリーに取り込んだデータは、割り込み処理でない通常ループでＰＩＣマイコンへ渡すことにします。
ＰＩＣマイコン側ではポートに受けとれるデータのバイト数、受け取り可能を示すＢｕｓｙ信号を出力
させることにし、メインマイコンはこのポートの状態を確認しながら１バイトずつデータを渡すことに します。

『４』　ＰＩＣマイコンとの２３２Ｃ通信

パソコンからの指令を受け取るために、ＰＩＣマイコンとの間で２３２Ｃ通信を行います。
ＰＩＣマイコンからは、

＊　データ取り込み開始、終了コマンド

を受け取ります。

　■■　ＰＩＣマイコンのソフトウェアの要点　■■

『１』　使用言語

ＰＩＣマイコン側でも『高速で動作できる』ことが重要なので、全てアセンブラー言語で開発を
進めることにしました。

『２』　メインマイコンからのデータの取り込み

ＰＩＣ１６Ｃ７６５のポートＤとポートＥをパラレルスレーブポートとして使用し、メインマイコン
の１出力命令でデータを受け取り可能にします。
またポートＢには、ＰＩＣマイコンのＢｕｓｙ出力とデータ取り込みバッファー空きサイズを出力
しておくことで、メインマイコンとの同期をとるようにします。

メインマイコンがＰＩＣマイコンのパラレルスレーブポートにデータを出力した時に割り込みが
かかるようにしておき、パラレルスレーブポート割り込みルーチン内でデータを取り込みます。

『３』　メモリに取り込んだＩＩＣバスデータのＵＳＢバスへの送出

ＰＩＣマイコン内蔵のエンドポイントの割付としては

＊ＥＰ０ 　　　　　パソコンとのコマンドのやりとりに使用します。
＊ＥＰ１ 　　　　　パソコンへのデータ送信に使用します。

『４』　ＰＩＣマイコンとの２３２Ｃ通信

パソコンから受け取った指令をメインマイコンに送信するために、メインマイコンとの間で２３２Ｃ通信
を行います。

　■■　パソコンのソフトウェアの要点　■■

『１』　開発環境

Ｖｉｓｕａｌ　Ｓｔｕｄｉｏ　Ｖｅｒ６．０　環境にて開発します。
開発は　Ｗｉｎ３２プラットホームで　Ｖｉｓｕａｌ　Ｃ＋＋　を使用し、 今回は、ＭＦＣクラスライブラリを利用して
作成します。

『２』　アプリケーションソフトの機能

パソコン側アプリケーションでは、モニター開始・終了ボタンを設けマウスクリックで
モニター開始・終了をできるようにします。
また、モニター条件を入力できるダイアログＢＯＸを作成し、モニターしたデータの選別等を 可能にします。
モニターしたデータは、リストＢＯＸにアスキー形式で保存するようにします。
専用基板からのデータ読みだし処理は、読み出し専用スレッドを作成してスレッドで行います。

『３』　ＵＳＢデバイスドライバー

ＵＳＢ機器の接続には必ずデバイスドライバーが必要です。
開発には、Ｗｉｎｄｏｗｓ９８　ＳＤＫ　ＤＤＫ　環境にて開発することにします。
