●デバッグの開始準備

　■■　専用基板へのＩＣ実装　■■

『１』　生基板のパターンチェック

新規製作基板の１枚目なので、念のためＩＣ実装前に基板の電源パターンのショート・オープン がないか
をテスターで確認します。

　＊５ＶとＧＮＤパターンがショートしていない
　＊各ＩＣのＶＣＣ、ＧＮＤパターンに断線がない

また、目視にて基板パターンが正しいことを確認して後、ＩＣを手ハンダにて実装します。

『２』　実装後の始めての火入れ

いつものことながら、始めての火入れは勇気がいります。
ハンダ抜け・ハンダショートがないか、部品実装の向きは正しいか等を確認後、外部５Ｖ電源を クリップで接続し、
基板パターンの電源ランドにテスターを接続し、テスターの電圧表示を見ながら・・・・・・
気合いを入れて外部電源ＯＮ！・・・・

　■■　デバッガーの準備　■■

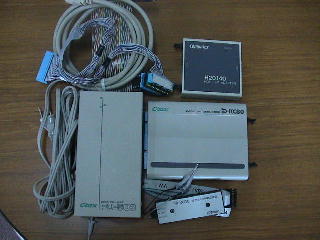

『１』　ＫＬ５Ｃ８０Ａ１２ＣＦＰ用デバッガー

ＫＬ５Ｃ８０Ａ１２ＣＦＰ デバッガーには、（株）コンピューテックス社製の　ｉＤ−ＫＣ８０　を使用します。

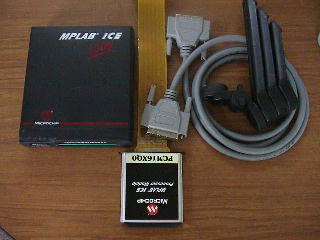

『２』　ＰＩＣ１６Ｃ７６５用デバッガー

ＰＩＣ１６Ｃ７６５ デバッガーには、マイクロチップ社製の　ＭＰＬＡＢ　ＩＣＥ 　を使用します。

ＫＬ５Ｃ８０Ａ１２ＣＦＰ デバッガー		ＭＰＬＡＢ　ＩＣＥ　２０００
